Humminbird · Strukturen, Karten und vernetztes Angelboot
Humminbird XPLORE 10 CMSI+: Was bringt der Wechsel von HELIX?

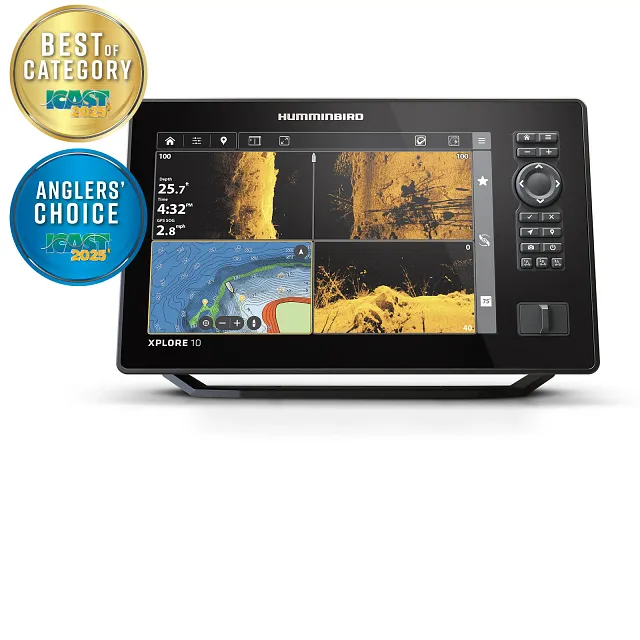

Kurzantwort: Das XPLORE 10 CMSI+ verbindet einen 10,1-Zoll-Touchscreen mit Tasten, Kartenplotter und CHIRP-, Side- sowie Down-Imaging-Ansichten. MEGA Live 2 und MEGA 360 sind separate Erweiterungen. Gegenüber einem vorhandenen HELIX entscheidet vor allem der konkrete Bedien- und Vernetzungsbedarf – nicht allein der neuere Name.
Was gehört zum XPLORE 10 CMSI+ – und was nicht?
Die CMSI+-Ausführung wird mit dem XM 14 HW CMSI T als Heckgeber beschrieben. Ein Angebot ohne Geber ist ein anderer Aufbau. Für Deutschland sind zusätzlich die internationale Ausführung und deren Kartenpaket zu bestätigen; die US-Artikelnummer 412010-1 belegt kein deutsches Kartenangebot.
| Bildschirm | 10,1 Zoll; modellspezifische Tabelle: 1.280 × 800 Pixel |
|---|---|
| Bedienung | Cross Touch: Touchscreen und Tasten |
| Standardgeber | XM 14 HW CMSI T; Heckmontage |
| Sonar im CMSI+-Paket | Dual Spectrum CHIRP, MEGA Side Imaging+, MEGA Down Imaging+ |
| Versorgung | 10,8–20 V; angegebene Stromaufnahme 2,2 A |

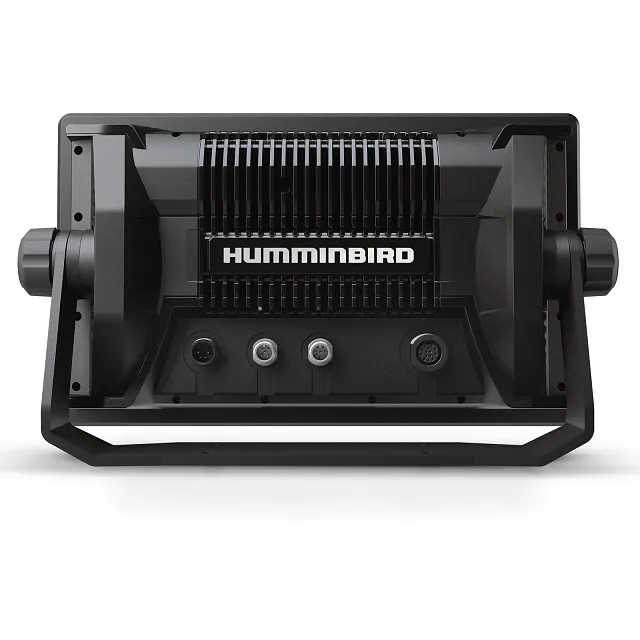

| Verbindungen / Speicher | Ethernet, NMEA 2000; zwei microSD-Steckplätze |
| Optionale Erweiterungen | MEGA Live 2 und MEGA 360: eigene Hardware erforderlich |
Grundlage: Humminbird-Modelltabelle für XPLORE 10 CMSI+. Der allgemeine Werbetext nennt abweichend 1.280 × 720; hier wird ausdrücklich die Tabelle des 10,1-Zoll-Modells verwendet. Kartenbeigaben der US-Seite werden nicht auf Europa übertragen.
Vor einem Preisvergleich sollte man den gesamten Aufbau aufschreiben. Neben Display und Geber gehören Halterung, Karten, Stromversorgung und eventuell Netzwerkzubehör dazu. Eine lange Kompatibilitätsliste beschreibt Möglichkeiten; sie bedeutet nicht, dass die dafür benötigten Geräte im Karton liegen.
Welche Aufgabe erfüllen die drei Sonaransichten?
CHIRP hilft beim Lesen der Echos unter dem Boot, Down Imaging bei der Struktur dort und Side Imaging bei der seitlichen Suche. „MEGA“ ist eine Produktbezeichnung für die hochfrequente Bildgebung, keine Garantie, dass jede Situation automatisch klar erkennbar wird.
Beim Suchen einer Krautkante kann Side Imaging deren Verlauf neben dem Boot zeigen. Auffällige Lücken, einzelne Erhebungen oder Schatten liefern Ansatzpunkte. Mit einer anschließenden Überfahrt könnte man die Struktur unter dem Boot genauer betrachten. Dabei sollte man nicht erwarten, dass jedes seitliche Echo an gleicher Stelle in der Down-Ansicht wieder auftaucht: Der erfasste Bereich und die Fahrtrichtung sind unterschiedlich.
Dual Spectrum CHIRP bezeichnet beim passenden Geber unterschiedliche Sonarabdeckungen. Breiter und schmaler sind keine simplen Qualitätsstufen. Ein breiter erfasster Bereich kann bei der Suche helfen, macht die seitliche Lage eines einzelnen Echos aber nicht eindeutig. Für das Verständnis dieser Geometrie ist der Artikel Echolotbilder richtig lesen wichtiger als das bloße Auswendiglernen von Frequenzen.
Ein helles Band am Grund beweist für sich genommen keine bestimmte Bodenhärte. Auch ein Schatten sagt zunächst etwas über die Lage einer Struktur zur Schallrichtung aus. Erst wiederholte Beobachtungen unter vergleichbaren Einstellungen und eine passende Gegenkontrolle machen daraus eine belastbare Einordnung.
Beim Wechsel von einem alten Gerät sollte man deshalb nicht sofort alle Darstellungen gleichzeitig öffnen. Eine bekannte Strecke mit einer klaren Aufgabe abzufahren erleichtert das Lernen: zuerst den Grundverlauf nachvollziehen, dann die seitliche Struktur ergänzen. So erkennt man eher, welche Ansicht wirklich eine neue Information liefert.
Wie helfen AutoChart Live und Wegpunkte am Angelgewässer?
AutoChart Live kann eigene Karteninformationen zu Tiefe, Bodenhärte und Bewuchs erfassen. Humminbird nennt acht Stunden internen Aufzeichnungsspeicher; für weitergehende Speicherung ist die passende Zero-Line-Karte einzuplanen. Die Anzeige bleibt eine aus Messungen abgeleitete Darstellung, kein lückenloser Blick unter Wasser.
Bei einem bislang wenig bekannten See wäre ein überschaubarer Bereich ein guter Anfang. Man fährt parallele Bahnen und kontrolliert interessante Übergänge anschließend quer. Große Abstände zwischen den Fahrspuren lassen Lücken. Eine scheinbar glatte Fläche kann dann lediglich bedeuten, dass ihre kleinen Unebenheiten noch nicht ausreichend erfasst wurden.
Für die spätere Nutzung sollten Wegpunkte aussagekräftig benannt werden. Eine Stelle mit „Kraut endet, außen tiefer“ lässt sich anders bewerten als ein beliebiges Fischsymbol. Datum, Tiefe und tatsächliche Kontakte ergänzen die Strukturinformation. So kann man bei veränderten Bedingungen erkennen, welche Annahmen noch passen und welche nicht.
US-Karten sind kein Kaufargument für einen deutschen See. Auf den internationalen Angebotsumfang kommt es an. Vor Bestellung werden Gewässerabdeckung, Gerätefreigabe und gegebenenfalls Abonnement geprüft. Humminbirds Karten-Kompatibilitätslisten helfen bei der Auswahl; eine vorhandene Karte aus einem älteren System sollte nicht ungeprüft weiterverwendet werden.
Eine Tiefenkarte kann die Vorauswahl erleichtern, ersetzt aber keine sichere Navigation. Pegel, neue Hindernisse und unvollständig erfasste Bereiche bleiben möglich. Der Gewässerkarten-Ratgeber erläutert den Unterschied zwischen einer nützlichen Angelhilfe und einer vermeintlich vollständigen Beschreibung des Sees.
Wie könnte man mit XPLORE eine Krautkante gezielt abfischen?
Zuerst wird der Verlauf eingegrenzt, danach werden einzelne Abschnitte begründet ausgewählt. Die ganze Krautkante ist nicht automatisch gleich interessant. Ein Übergang zu tieferem Wasser, eine Lücke oder eine kleine Ausbuchtung könnte eher einen Versuch rechtfertigen als eine beliebige gerade Strecke.
Bei einer ersten Suchfahrt wird auf die Form der Struktur geachtet. Eine zweite Fahrt aus anderer Richtung hilft, auffällige Schatten oder Echos einzuordnen. Wo zusätzliche Hinweise auf Beute auftreten, kann die Aufmerksamkeit zunächst bleiben. Ob dort Hechte oder Barsche stehen, lässt sich trotzdem nicht allein aus dem Sonarbild bestimmen.
Für Hechte könnte man einen Köder entlang des äußeren Krautrands führen und kontrollieren, ob er in der vorgesehenen Tiefe bleibt. Für Barsche wäre vielleicht eine Lücke oder der Übergang zu einer kleinen Erhebung interessant. Diese Überlegungen sind Angelansätze, keine vom Gerät bestätigten Fischstandorte.
Wichtig ist die Bootsposition: Man sollte nicht über die markierte Stelle treiben, bevor der erste kontrollierte Wurf gelingt. Windrichtung, Drift und mögliche Hindernisse gehören in den Plan. Bei ausbleibenden Kontakten wird die Annahme überprüft: Fehlt Beute, liegt der Köder zu hoch oder wurde Bewuchs als Fischsignal missverstanden?
Auch erfolglose Versuche sind als Notiz hilfreich. Sie verhindern, dass bei jedem Besuch derselbe Wegpunkt mit derselben unbewiesenen Erwartung angefahren wird. Die Karte sammelt Beobachtungen; die Entscheidung bleibt beim Angler.
Sind MEGA Live 2 und MEGA 360 bereits eingebaut?
Nein: Beide benötigen zusätzliche Hardware und verfolgen unterschiedliche Aufgaben. MEGA Live 2 dient der laufenden Beobachtung im ausgerichteten Bereich. MEGA 360 erfasst die Umgebung über eine umlaufende Abtastung und ist nicht dasselbe Live-Bild aus allen Richtungen.
Die XPLORE-Familienübersicht beschreibt diese Erweiterungen sowie die One-Boat-Network-Einbindung. Für die Planung braucht man aber die genaue Gerätekombination, Anschlüsse, Softwarestände und gegebenenfalls zusätzliche Verbindungsteile. Ein beliebiger Elektromotor wird nicht durch einen Netzwerkanschluss zum kompatiblen Steuerungssystem.
Bei einem Live-Geber ist die Blickrichtung entscheidend. Eine drehbare Geberstange an der Bootsseite kann erlauben, nacheinander verschiedene Sektoren zu kontrollieren, ohne das Boot selbst drehen zu müssen. Eine starre Vorwärtsmontage schaut dagegen nicht automatisch zu einem seitlichen Wurf. Beide Montagen haben Folgen für den Angelablauf.
Wer vor allem eine Karte und gute Seitenansichten benötigt, muss nicht sofort alle Erweiterungen kaufen. Sinnvoller ist eine konkrete Frage: Fehlt die laufende Beobachtung eines bestimmten Bereichs – oder fehlt zunächst das Wissen, wo gesucht werden sollte? Nur die erste Frage spricht unmittelbar für einen zusätzlichen Live-Aufbau.
Was muss bei Einbau und Akku berücksichtigt werden?
Display, Heckgeber und optionale Zusatzgeber benötigen jeweils eine sinnvolle Position. Das Display muss aus der Angelhaltung lesbar und erreichbar sein. Beim Side-Imaging-Geber gehören freier seitlicher Blick und möglichst ungestörtes Wasser zu den wichtigsten Montagefragen.
Gerade bei einem eingelassenen Einbau sollte man den GPS-Empfang nicht einfach voraussetzen. Humminbird nennt für die In-Dash-Montage eine externe GPS-Antenne als Anforderung. Diese gehört dann vor Bestellung auf die Stückliste. Auch Wartungszugang und die Möglichkeit, einen Stecker zu lösen, werden besser vor dem Ausschnitt geprüft.
Bei der angegebenen Aufnahme von 2,2 A ergibt eine erste Rechnung für acht Stunden 17,6 Ah ohne zusätzliche Verbraucher und Reserve. Das ist keine eigene Laufzeitmessung. Bildschirmhelligkeit, Betriebsbedingungen, nutzbare Akkukapazität sowie Live-Geber und weitere Elektronik beeinflussen den tatsächlichen Bedarf.
Die Installation folgt der jeweiligen Anleitung, nicht einer pauschalen Sicherungsempfehlung aus einem Gerätevergleich. Im Echolot-Akku-Ratgeber werden die Grundlagen der Auswahl erklärt. Eine stabile Versorgung ist gerade bei mehreren verbundenen Geräten wichtiger als eine möglichst beeindruckende Kapazitätszahl auf dem Etikett.
Wann ist XPLORE gegenüber einem vorhandenen HELIX sinnvoll?
Ein Vergleich muss mit der vollständigen HELIX-Bezeichnung beginnen. Generation, Größe, Sonarvariante und Netzwerkfähigkeit unterscheiden sich. „HELIX kann das nicht“ ist ohne diese Angaben ebenso unbrauchbar wie „XPLORE ist immer besser“.
Ein Wechsel kann interessant werden, wenn Touchbedienung mit Tasten gewünscht ist, die vorhandene Anzeige zu klein wird oder eine konkrete Erweiterung nicht zum bisherigen Gerät passt. Funktioniert dagegen der vorhandene Aufbau zuverlässig und liefert alle benötigten Informationen, besteht kein automatischer Austauschgrund.
Der historische HELIX-9-Test und die Humminbird-Übersicht mit weiteren HELIX-Einzeltests bleiben deshalb bewusst erhalten. Deren eigene Erfahrungen beziehen sich auf die damals getesteten Geräte. Sie werden hier nicht als Messwerte für das XPLORE verwendet. Für einen markenübergreifenden Vergleich hilft zusätzlich der Echolot-Vergleich.
Kann man die bisherige Ausrüstung vollständig übernehmen?
Das muss für Geber, Karten, Kabel und Netzwerkkomponenten einzeln geprüft werden. Ein äußerlich ähnlicher Stecker oder dieselbe Marke genügt nicht als Freigabe. Eine Übernahmeliste verhindert unnötige Doppelkäufe.
Gibt es hier einen eigenen XPLORE-Test?
Nein. Diese Beratung basiert auf Herstellerunterlagen. Ablesbarkeit unter realen Bedingungen, Bedienung im Boot und vergleichbare Sonaraufnahmen müssten in einem eigenen Praxistest noch untersucht werden.
