Garmin LiveScope: Was braucht man – und wohin schaut der Geber?

Was ist Garmin LiveScope und welche Geräte gehören dazu?

LiveScope ist ein Sonarsystem, nicht einfach ein Menüpunkt, der jedes Echolot zum Live-Gerät macht. Dieser Beitrag erklärt konkret LiveScope Plus mit LVS34 und GLS 10; Angaben anderer LiveScope-Generationen werden nicht ungeprüft darauf übertragen.

Technischer Abgleich: Garmin-Anleitung zu LVS34 und GLS 10.

Ein einzeln angebotener LVS34-Geber ist nicht dasselbe wie ein vollständiges Systempaket. Wer bereits ein GLS-10-Modul besitzt, sollte vor einer Umrüstung Softwarestand und Kompatibilität prüfen. Garmin beschreibt die Verwendung des LVS34 mit dem vorhandenen Modul nach entsprechender Aktualisierung. Display, Netzwerk und Montage bleiben trotzdem Teil der Prüfung.

Was zeigen Forward, Down und Perspective?

Forward richtet den erfassten Bereich nach vorn, Down nach unten; Perspective bietet eine anders orientierte, breitere Sicht in flacheren Bereichen. Dafür muss die Geberausrichtung zur gewünschten Ansicht passen – es handelt sich nicht um einen frei drehbaren Kamerablick im Menü.

Wann wäre Forward sinnvoll?

Wenn ein Bereich vor dem Boot geprüft und anschließend gezielt angeworfen werden soll. Man kann Veränderungen auffälliger Echos und unter geeigneten Bedingungen auch die Köderbewegung im erfassten Sektor verfolgen. Der Bezugspunkt ist die Richtung des Gebers. „Vorn“ ist also nicht zwangsläufig der Bug, sobald eine unabhängig drehbare Halterung benutzt wird.

Wann wäre Down sinnvoll?

Wenn sich die interessante Zone näher unter dem Boot befindet, etwa bei einer vertikal angebotenen Montage. Auch dann muss der Köder im erfassten Bereich bleiben. Drift, Schnurbogen und Wind können dazu führen, dass eine vermeintlich senkrechte Präsentation tatsächlich seitlich versetzt läuft.

Was verändert Perspective?

Bei passender Halterung wird der Geber für eine andere Orientierung umgestellt. Das kann bei der Betrachtung flacherer Bereiche helfen. Aus der Ansicht wird aber keine allseitige Rundumsicht und keine fertige Tiefenkarte. Die Richtungszuordnung bleibt notwendig, ebenso die Beachtung der konkreten Montageanleitung.

Die Zuordnung von Halterung und Ansichten zeigt Garmin in den LVS34-Montageansichten. Nicht jede Halterung ermöglicht jede Orientierung auf dieselbe Weise.

Warum kann eine drehbare Geberstange an der Bootsseite sinnvoll sein?

Sie kann die Blickrichtung des Live-Gebers von der Fahrtrichtung und der Lenkbewegung des Motors trennen. Damit lässt sich ein Bereich neben dem Boot Stück für Stück prüfen, ohne dafür jedes Mal das ganze Boot drehen zu müssen.

Das ist ein anderer Anspruch als bei einem fest montierten Geber. Steht dieser beispielsweise dauerhaft nach vorn, zeigt er den zugehörigen Sektor. Ein seitlicher Wurf ist dann nicht automatisch im Bild. Man müsste das Boot passend ausrichten oder die Geberrichtung verändern können. Ein größeres Display löst dieses Problem nicht.

Bei einer Montage am Schaft eines lenkenden Elektromotors bewegt sich die Geberrichtung mit dem Schaft. Korrigiert der Motor seine Ausrichtung, kann sich deshalb auch der beobachtete Bereich verändern. Das kann praktisch sein, wenn diese Kopplung bewusst genutzt wird. Bei einer automatischen Positionshaltung kann es aber unübersichtlich werden, wenn Blickrichtung und Wurfrichtung auseinanderlaufen.

Eine unabhängig drehbare Geberstange ist daher eine mögliche Lösung, keine pauschale Pflicht. Ein gut erreichbarer Griff und eine eindeutige Richtungsmarkierung helfen, den Blick des Gebers wiederzufinden. Dreht man langsam in benachbarte Sektoren, entsteht nach und nach ein Eindruck der Bootsseite. Das ist eine Folge einzelner Blicke – keine gleichzeitige 360-Grad-Erfassung.

Vor der Entscheidung gehören Platz am Boot, Erreichbarkeit aus der Angelposition, Kabelweg, Belastbarkeit und die zulässigen Betriebsbedingungen geprüft. Die Halterung muss für den konkreten Geber geeignet sein. Eine zusätzliche Stange darf weder die sichere Bewegung im Boot noch Steuerung oder Antrieb behindern. Zum Umsetzen des Boots gelten die jeweiligen Vorgaben zum Einholen beziehungsweise Sichern der Halterung.

Garmin unterscheidet mehrere Montagearten und weist auf Grenzen nicht freigegebener Halterungen hin: Montagehinweise für den LVS34. Die Geberstange ist hier eine begründete Aufbauoption, keine Freigabe eines beliebigen Zubehörprodukts.

Wie findet man Wurfrichtung und Köder im Live-Bild wieder?

Zuerst sollte die Geberrichtung eindeutig sein, erst danach wird die Köderdarstellung beurteilt. Sonst verändert man womöglich die Köderführung, obwohl der Köder nur außerhalb des erfassten Bereichs läuft.

1. Richtung zuordnen: Geberstellung und sichtbare Richtungsmarkierung abgleichen. Welcher Bereich des Wassers wird jetzt betrachtet?
2. Überschaubare Entfernung wählen: Zum Kennenlernen einen begrenzten Bereich nutzen, statt sofort die maximale Reichweite einzustellen.
3. Bekannte Bewegung beobachten: Eine kontrollierte Köderbewegung mit dem Echo vergleichen. Verschwindet es, zunächst Ausrichtung, Schnurbogen und Tiefe prüfen.
4. Eine Sache verändern: Entweder Geberrichtung, Darstellung oder Köderführung anpassen. Bei mehreren gleichzeitigen Änderungen bleibt unklar, was geholfen hat.
5. Wiederholen: Einen nachvollziehbaren Ablauf wiederholen, bevor daraus eine Regel für unbekannte Echos abgeleitet wird.

Ein typisches Gedankenbeispiel: Ein Köder ist beim Absinken zunächst erkennbar, später nicht mehr. Das könnte daran liegen, dass er durch Drift seitlich aus dem Sektor gerät. Es könnte auch an der Überlagerung mit dem Boden oder an anderen Darstellungsbedingungen liegen. Die Beobachtung allein beweist keinen Biss und auch keinen technischen Defekt.

Je weiter entfernt ein kleiner Köder ist, desto anspruchsvoller wird dessen sinnvolle Darstellung. Die vom Hersteller genannte maximale Entfernung ist deshalb kein Versprechen, dort jede Köderbewegung eindeutig zu erkennen. Eine gute Vorführung sollte verschiedene Entfernungen zeigen, nicht nur einen sorgfältig ausgewählten Nahbereich.

Wie könnte LiveScope beim Angeln auf Zander, Barsch und Hecht helfen?

Der mögliche Nutzen liegt in räumlicher Orientierung und beobachtbaren Veränderungen – nicht in einer verlässlichen automatischen Bestimmung der Fischart. Die folgenden Situationen sind Beispiele für Fragen, die man am Wasser untersuchen könnte.

Zander: Passt die Präsentation zur beobachteten Tiefe?

Steht ein auffälliges Echo über dem Grund, könnte die Höhe des angebotenen Köders gezielt angepasst werden. Bleibt eine Reaktion aus, lässt sich zunächst prüfen, ob die Präsentation überhaupt durch den beobachteten Bereich läuft. Das ist eine andere Frage als „Welche Farbe fängt heute?“. Ein Echo nahe am Grund bleibt allerdings schwierig zuzuordnen und ist nicht allein deshalb ein Zander.

Barsch: Wohin bewegt sich ein beobachteter Trupp?

Bei mehreren zusammenstehenden Echos könnte man untersuchen, ob sich die Gruppe verlagert und wie ein Köder relativ dazu läuft. Interessant wäre die Verbindung mit Beutefischhinweisen und Struktur. Eine einzelne scheinbare Annäherung sollte nicht sofort als eindeutiges Jagdverhalten gelesen werden. Wiederholbare Abläufe liefern mehr Anhaltspunkte als ein kurzer Ausschnitt.

Hecht: Wird ein Bereich neben einer Struktur überhaupt erreicht?

Man könnte eine Präsentation entlang einer auffälligen Struktur kontrollieren und prüfen, ob ein größeres Echo im erfassten Bereich auftaucht. Aus Größe und Umriss allein sollte jedoch kein sicherer Hecht bestimmt werden. Entfernung, Lage und Reflexion beeinflussen die Darstellung. Weitere Beobachtungen bleiben notwendig.

Live-Sonar ersetzt damit nicht das Wissen aus den Bereichen Zander finden und Barsche finden. Es kann eine begründete Vermutung überprüfbarer machen. Wo diese Vermutung überhaupt ansetzt, ergibt sich weiterhin aus Gewässer, Jahreszeit und Fischverhalten.

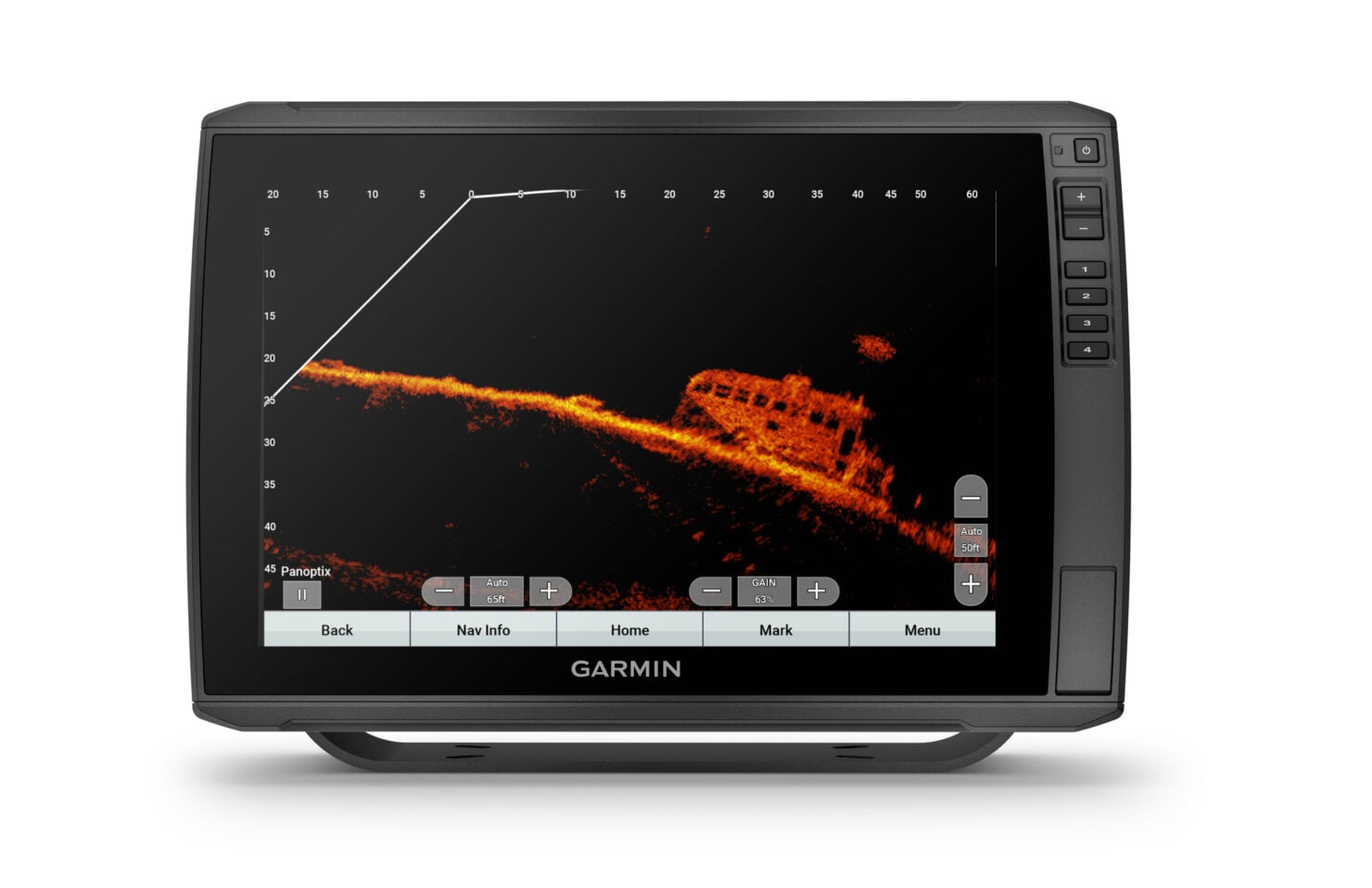

Was kann ein beeindruckendes LiveScope-Bild nicht beweisen?

Weder Fangbereitschaft noch Fischart lassen sich aus jedem Echo sicher ablesen. Ebenso wenig beweist eine leere Anzeige, dass rund um das Boot keine Fische stehen.

Der erfasste Sektor ist begrenzt. Fische können daneben, hinter einer Struktur oder ungünstig zum Geber stehen. Auch ein sichtbarer Fisch muss nicht fressen. Nähert sich ein Echo dem Köder, wäre das zunächst eine beobachtete Bewegung. Ob Neugier, Jagd oder eine zufällige Bahn dahintersteckt, ist damit noch nicht geklärt.

Ein Standbild unterschlägt außerdem den Ablauf davor und danach. Bei Herstellerdarstellungen sind Geberposition, Einstellungen und Bedingungen nicht immer vollständig sichtbar. Sie zeigen eine Möglichkeit der Darstellung, aber keinen repräsentativen Durchschnitt eines gesamten Angeltags. Deshalb werden hier keine Fangsteigerungen aus Werbebildern abgeleitet.

Man sollte auch den eigenen Angelablauf beobachten: Hilft der Blick aufs Display bei einer konkreten Entscheidung, oder führt er dazu, jeden erkennbaren Fisch lange zu verfolgen? Ein klar begrenzter Beobachtungsversuch und eine anschließende Entscheidung können hilfreicher sein als dauerndes Nachstellen der Anzeige. Gewässerregeln zur Nutzung von Echoloten sind unabhängig davon zu beachten.

Wie viel Strom braucht der LiveScope-Aufbau und wie groß sollte das Display sein?

Das GLS-10-Modul ist ein zusätzlicher Verbraucher neben dem Kartenplotter. Für die Anzeige zählt wiederum nicht nur die Diagonale, sondern wie gut die benötigten Einzelheiten aus der tatsächlichen Angelposition erkennbar bleiben.

Mit den typischen 21 Watt des Moduls ergibt sich bei angenommenen 12 Volt rechnerisch eine Stromaufnahme von rund 1,75 Ampere. Über acht Stunden wären das 14 Ah für das Modul, noch ohne Display, Reserven und weitere Verbraucher. Diese Beispielrechnung ersetzt keine Dimensionierung anhand der realen Nutzung; insbesondere Maximalwerte und Installation sind getrennt zu berücksichtigen.

Der Akku-Ratgeber hilft, nutzbare Kapazität und Laufzeit zu unterscheiden. Bei der Installation gelten die Herstellerangaben zu Leitungen, Absicherung und Versorgung. Gleiche Steckerformen oder eine vorhandene Batterie allein sind keine Bestätigung eines passenden Anschlusses.

Beim Display wäre ein sinnvoller Vergleich, dieselbe Darstellung aus derselben Sitzposition anzusehen. Ein großes Einzelbild kann hilfreicher sein als ein noch größeres Display mit vielen kleinen Teilfenstern. Wer oft zwischen Suchfahrt und gezielter Köderkontrolle wechselt, könnte dafür unterschiedliche Bildschirmaufteilungen vorsehen. Eine persönliche Mindestgröße lässt sich ohne diesen Abstand und die eigenen Sehbedingungen nicht seriös festlegen.

Ersetzt LiveScope die Seitenansicht SideVü?

Nein, beide beantworten unterschiedliche Fragen. Eine Seitenansicht kann bei der flächigeren Struktursuche entlang einer Fahrspur helfen; LiveScope dient der Beobachtung des aktuell ausgerichteten Sektors.

Ein denkbarer Ablauf wäre, mit Karte und SideVü einen interessanten Bereich zu finden, einen Wegpunkt zu setzen und ihn anschließend mit Live-Sonar gezielt zu untersuchen. Ob dafür beide Systeme benötigt werden, hängt vom Gewässer und von der eigenen Suche ab. Wer bereits wenige bekannte Bereiche gezielt befischt, hat eine andere Ausgangslage als jemand auf einem unbekannten großen See.

Ebenso wenig passt jedes Live-Sonar an jeden Kartenplotter. Für einen Lowrance-Aufbau wären beispielsweise dessen kompatible Systeme zu prüfen, statt eine Garmin-Komponente allein wegen der ähnlichen Aufgabe auszuwählen. Die Garmin-Geräteübersicht und der herstellerübergreifende Vergleich halten diese Entscheidungen getrennt.

Was sollte vor einem LiveScope-Kauf feststehen?

Zuerst der vollständige Aufbau und der geplante Einsatz, danach das vermeintlich günstigste Einzelangebot. Besonders bei Gebrauchtgeräten muss klar sein, welche Generation und welche Komponenten tatsächlich enthalten sind.

• Display: Genaues Modell, Softwarestand und freigegebene Verbindung prüfen. Ein mögliches Beispiel ist das ECHOMAP UHD2 92sv.
• Modul und Geber: LVS34 allein und LVS34 mit GLS 10 sind unterschiedliche Angebote.
• Geberführung: Feste Richtung, motorabhängige Ausrichtung oder unabhängige Geberstange bewusst auswählen.
• Strom und Kabel: Versorgung beider Geräte, passende Netzwerkkabel und sichere Kabelwege vollständig berücksichtigen.
• Vorführung: Richtungswechsel, Wiederfinden des Köders, Bedienung und Ablesbarkeit vom eigenen Sitzplatz prüfen.

Ein späterer eigener Praxistest müsste diesen Aufbau dokumentieren. Dazu gehörten Einstellungen, Gewässertiefe, Bewegung und die tatsächlich nachvollziehbaren Beobachtungen. Ein „Testsieg“ ohne solche Angaben würde bei der Entscheidung kaum helfen. Dieser Beitrag bleibt deshalb ausdrücklich eine Systemberatung.

Welche LiveScope-Fragen werden häufig verwechselt?

Schaut der Geber immer nach vorn?

Nur wenn er entsprechend ausgerichtet bleibt. An einer drehbaren Stange kann die Blickrichtung seitlich verändert werden; am lenkenden Motor kann sie sich mit dessen Bewegung verändern. Entscheidend ist die tatsächliche Geberstellung.

Kann man die komplette Bootsseite auf einmal sehen?

Nicht als unbegrenzte Rundumsicht. Mit einer geeigneten drehbaren Halterung können benachbarte Sektoren nacheinander geprüft werden. Was außerhalb des jeweils erfassten Bereichs liegt, erscheint dadurch nicht gleichzeitig im Bild.

Kann LiveScope am UHD2 drahtlos an einen zweiten Bildschirm übertragen werden?

Garmin schließt die drahtlose Weitergabe von LiveScope zwischen zwei ECHOMAP UHD2 ausdrücklich aus. Die gewünschte Mehrschirm-Lösung muss vor dem Kauf anhand der konkreten Geräte und der verkabelten Vernetzung geprüft werden.

Kompatibilitätsgrenze: Garmin UHD2, Hinweis zur drahtlosen Sonarweitergabe.
