Garmin ECHOMAP UHD2 92sv: Was bringt der Aufbau mit GT56?

Welche technischen Daten sind beim ECHOMAP UHD2 92sv wichtig?

Die genaue Bezeichnung und das Geberpaket gehören zusammen. Dieser Artikel behandelt das UHD2 92sv mit Touchscreen und ergänzenden Tasten – nicht das ältere ECHOMAP UHD 92sv und nicht beliebige andere UHD2-Geräte.

Abgleich: Garmin-Gerätedaten und UHD2-Handbuch mit modellspezifischen Angaben. Regionale Kartenpakete und Artikelnummern können abweichen.

Vor einem Preisvergleich lohnt eine kleine Stückliste: Display, Geber, Halterung, Kartenabdeckung, Stromversorgung und gegebenenfalls Live-Sonar. Sonst vergleicht man schnell ein nacktes Gerät mit einem vollständigen Paket. Ein günstigeres Angebot ist nicht automatisch der günstigere Aufbau. Beim Gebrauchtkauf kommen Zustand von Steckern, Geberkabel und Gerätehalterung hinzu.

Was unterscheiden CHIRP, ClearVü und SideVü beim GT56?

CHIRP hilft beim Einordnen von Echos unter dem Boot; ClearVü zeigt die Struktur dort feiner, SideVü erweitert die Suche nach links und rechts. Es sind unterschiedliche Blickrichtungen und Darstellungen, nicht drei Qualitätsstufen desselben Bildes.

Beim traditionellen Sonar entsteht ein fortlaufendes Bild aus aufeinanderfolgenden Messungen. Eine Sichel ist deshalb keine Zeichnung eines sichelförmigen Fisches. Wie sie aussieht, hängt auch davon ab, wie Boot und Fisch sich durch den erfassten Bereich bewegen. Wer darüber mehr wissen möchte, findet die Grundlagen unter Echolotbilder richtig lesen.

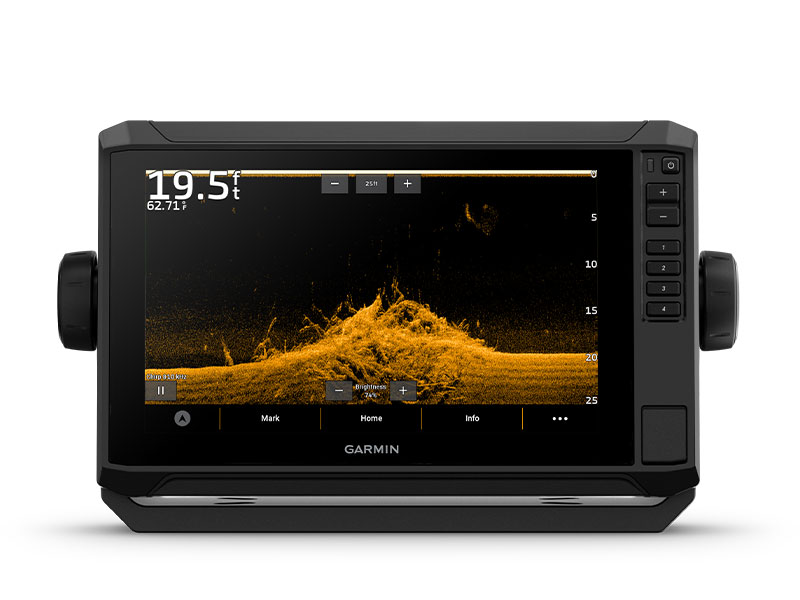

ClearVü kann beispielsweise helfen, eine unruhige Bodenstruktur von aufragenden Ästen oder Bewuchs zu unterscheiden. Das Bild bleibt eine akustische Darstellung. Aus einem hellen Fleck allein folgt weder eine bestimmte Fischart noch ein harter Boden. Vergleichbare Einstellungen, Schatten und die Form eines Objekts liefern erst den Zusammenhang.

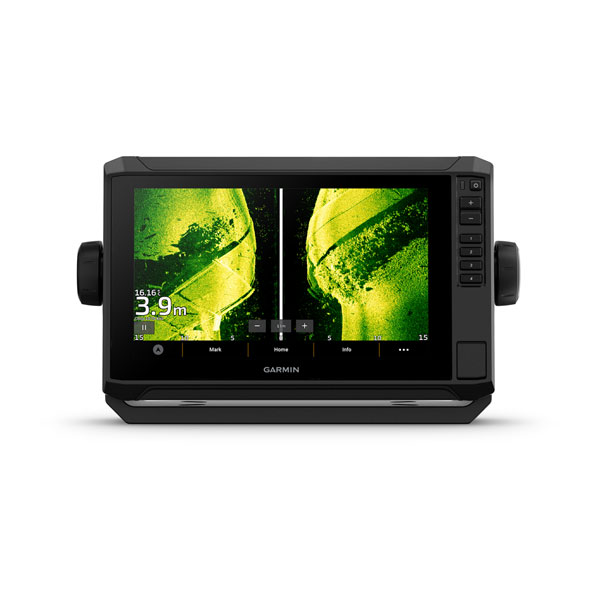

SideVü ist besonders dann nützlich, wenn man nicht jede interessante Struktur direkt überfahren möchte. Man kann eine Krautkante seitlich verfolgen oder nach einzelnen Erhebungen und deren Schatten suchen. Erst wird eine Auffälligkeit gefunden, danach lässt sie sich gezielt erneut anfahren und genauer untersuchen. Eine große eingestellte Reichweite ersetzt dabei keine sorgfältige Suche: Auf demselben Bildschirm verteilt sich dann mehr Gewässer auf dieselbe Zahl an Pixeln.

Der GT56UHD-TM arbeitet für ClearVü und SideVü mit den nominalen Frequenzen 455, 800 und 1.000 kHz. Die Frequenzliste des Displays darf man nicht mit der Ausstattung dieses konkreten Gebers verwechseln. Welche Darstellung unter den jeweiligen Bedingungen brauchbar bleibt, muss man am Wasser vergleichen; „höchste Frequenz“ ist nicht automatisch die beste Suchentscheidung.

Geberausstattung: Garmin GT56UHD-TM. Die beschriebenen Suchabläufe sind praktische Einordnungen, keine Leistungsnachweise dieses Geräts.

Wie könnte man mit dem UHD2 vom Boot aus einen Angelbereich eingrenzen?

Eine brauchbare Reihenfolge ist: Karte lesen, Struktur suchen, auffällige Bereiche überprüfen und erst dann die Präsentation festlegen. Das ist ein Arbeitsablauf, keine Fanggarantie und kein Ersatz für das Verständnis des Gewässers.

1. Vor der Suchfahrt: Auf der Karte einen begrenzten Bereich auswählen, etwa den Übergang eines flachen Plateaus zum tieferen Wasser. Die ganze Seefläche gleichzeitig absuchen zu wollen, macht die Entscheidung nicht leichter.
2. Auf der Suchfahrt: SideVü auf beiden Seiten beobachten und Auffälligkeiten markieren. Gleichmäßige Fahrt und ein freier Blick des Gebers helfen, die Darstellung vergleichbar zu halten.
3. Bei der Kontrolle: Einen markierten Bereich aus anderer Richtung erneut ansehen. Wiederholt erkennbare Struktur ist aussagekräftiger als ein einzelner hübscher Bildschirmmoment.
4. Vor dem Angeln: Wind, Drift, Wurfrichtung und die gewünschte Lauftiefe des Köders zusammenbringen. Ein Wegpunkt ist noch kein vollständiger Angelplan.

Ein Beispiel für Barsche: Eine auffällige Krautkante könnte interessant sein, wenn sich zusätzlich Beute in ihrer Nähe zeigt. Trotzdem wäre nicht automatisch die gesamte Kante gleich gut. Übergänge, Lücken und kleine Ausbuchtungen können zunächst als Hypothese geprüft werden. Bleiben dort Hinweise aus, wird die Annahme geändert – nicht nur der Köder.

Bei Zandern könnte man auf einem Plateau zunächst den Verlauf der Kante erfassen und anschließend einzelne Abschnitte genauer untersuchen. Ob dort tatsächlich Zander stehen, verrät die Geländekarte nicht. Gerade dieser Unterschied zwischen einer möglichen Struktur und einem bestätigten Fischkontakt ist wichtiger als ein zusätzlicher Menüpunkt im Gerät.

Reichen 9 Zoll für Karte, SideVü und LiveScope?

Für eine große Einzelansicht sind 9 Zoll anders zu bewerten als für drei gleichzeitig geöffnete Fenster. Entscheidend sind Sitzabstand, Blickwinkel und die Frage, welche Informationen während eines Wurfs wirklich sichtbar sein müssen.

Eine Karte neben einem Sonarfenster kann die Orientierung erleichtern. Vier kleine Fenster sehen auf einer Produktseite eindrucksvoll aus, können im Boot aber unnötig viel Aufmerksamkeit binden. Sinnvoll wäre eine eigene Bildschirmaufteilung für die Suchfahrt und eine zweite fürs Angeln am gefundenen Bereich. So muss nicht alles ständig gleichzeitig gezeigt werden.

Bei einer Vorführung sollte man nicht direkt vor dem Display stehen bleiben. Aus der tatsächlichen Angelposition prüfen, ob kleine Echos, Entfernungsangaben und die Köderbewegung erkennbar bleiben. Dazu gehören auch Sonnenlicht und die eigene Brille. Ohne einen solchen Versuch lässt sich die persönliche Ablesbarkeit nicht aus der Auflösung berechnen.

Sind Navionics-Karten enthalten und wozu dient Quickdraw?

Ob eine passende Karte enthalten ist, hängt vom konkreten regionalen Paket ab. Quickdraw Contours dient dagegen dazu, aus eigenen Sonaraufzeichnungen Tiefenlinien zu erstellen; eine selbst aufgezeichnete Karte und eine gekaufte Gewässerkarte sind nicht dasselbe.

Vor dem Kauf sollte ausdrücklich geklärt sein, welche Seen und Küstengebiete abgedeckt sind, ob eine Karte freigeschaltet werden muss und welche Updates ein Abonnement benötigen. Das Wort „Kartenplotter“ allein sagt dazu wenig. Auch eine detaillierte Karte kann veraltete oder unvollständige Bereiche enthalten. Sie ersetzt weder die Beobachtung der tatsächlichen Wassertiefe noch sichere Navigation.

Eigene Tiefenlinien werden umso brauchbarer, je sinnvoller man ein Gebiet befährt. Einzelne weit auseinanderliegende Spuren lassen zwischen sich Lücken. Eine kleine Erhebung kann dann in der Darstellung anders wirken, als sie tatsächlich verläuft. Deshalb lohnt es, interessante Übergänge quer zur ersten Fahrtrichtung nachzumessen. Für die Interpretation hilft der Einstieg Gewässerkarten und Navionics.

ActiveCaptain unterstützt unter anderem den Austausch mit dem Smartphone und Softwareupdates. Diese Verbindung ist nicht mit einem zweiten vollwertigen Echolotbildschirm gleichzusetzen. Welche Funktion in welcher Kombination verfügbar ist, sollte anhand der aktuellen Garmin-Anleitung geprüft werden.

Was braucht man, um LiveScope am ECHOMAP UHD2 92sv zu nutzen?

Für ein LiveScope-Plus-Beispiel benötigt man zusätzlich LVS34-Geber, GLS-10-Sonarmodul, passende Netzwerkverbindung und Stromversorgung. Der GT56 wird dadurch nicht zum Live-Geber; seine Suchansichten bleiben eine andere Aufgabe.

Außerdem braucht der Live-Geber eine sinnvolle Montage. Ein fest nach vorn gerichteter Geber betrachtet nicht automatisch den Bereich, in den gerade geworfen wird. Eine passende drehbare Geberstange kann die Blickrichtung unabhängig vom Boot verändern. Was das für die Orientierung bedeutet, erklärt die LiveScope-Systemberatung.

Wichtige Netzwerkgrenze: Garmin nennt drahtlosen Austausch bestimmter Sonardaten zwischen kompatiblen UHD2-Geräten, schließt LiveScope dabei aber ausdrücklich aus. Wer zwei Anzeigen plant, sollte die erforderliche verkabelte Verbindung und die genaue Gerätekombination vor dem Kauf klären. „WLAN vorhanden“ reicht als Kompatibilitätsaussage nicht.

Was sollte man bei Gebermontage und Akku einplanen?

Der beste Funktionsumfang hilft wenig, wenn der Geber verdeckt wird oder die Versorgung unter Last einbricht. Die Montage muss deshalb zum Boot, zur Suchfahrt und zum späteren Angelablauf passen.

Beim GT56 müssen die Seitenansichten möglichst frei bleiben. Rumpf, Motor oder andere Anbauteile können den Blick zur Seite beeinträchtigen; Luftblasen und verwirbeltes Wasser können zusätzlich stören. Die genaue Position und Einstellung gehören nach der Montageanleitung geprüft. Eine allgemeine Skizze kann die Geometrie des eigenen Boots nicht ersetzen.

Für eine erste Laufzeitrechnung lässt sich die typische Herstelleraufnahme nutzen: 1,72 A × 8 Stunden ergeben rund 13,8 Ah nur für dieses Gerät unter der zugrunde gelegten Annahme. Das ist keine garantierte Akkugröße für einen Angeltag. Reserven, nutzbare Kapazität, weitere Verbraucher und der tatsächliche Betrieb kommen hinzu. Ein separates LiveScope-Modul darf in der Rechnung nicht fehlen.

Stromkabel, Absicherung, Steckverbindungen und Akku sollten als vollständiges System betrachtet werden. Für die Auswahl ist der Echolot-Akku-Ratgeber hilfreicher als ein pauschaler Verweis auf möglichst viele Amperestunden. Elektrische Installation und Sicherungswerte richten sich nach den jeweiligen Herstelleranleitungen.

Lohnt sich das UHD2 gegenüber einem vorhandenen Echolot?

Ein Wechsel lohnt sich eher wegen einer konkret fehlenden Information als wegen der Modellbezeichnung. Historische Tests älterer Garmin-Geräte bleiben deshalb nützlich, sind aber keine Messberichte über dieses UHD2.

• Es fehlt die Seitenansicht: Dann wäre zu prüfen, ob SideVü die bisherige Suche tatsächlich erweitert und ob der Geber am Boot sinnvoll montierbar ist.
• Es fehlt Kartenarbeit: Kartenabdeckung und eigene Aufzeichnungen werden wichtiger als ein bloßer Vergleich der Displaydiagonalen.
• Es fehlt Live-Sonar: Den gesamten Nachrüstaufbau kalkulieren. Vielleicht ist das vorhandene Gerät bereits kompatibel; vielleicht braucht es zusätzlich einen neuen Bildschirm.
• Die vorhandenen Bilder werden noch nicht verstanden: Erst am bisherigen Gerät gezielt üben. Mehr Funktionen machen eine unsichere Interpretation nicht automatisch richtiger.

Eine größere Gerätefamilie kann bei mehreren Bildschirmen und umfangreicher Vernetzung sinnvoll werden. Ein kleineres System kann reichen, wenn nur Tiefe und Bodenverlauf gebraucht werden. Die Garmin-Übersicht ordnet diese Wege ein; der Echolot-Vergleich ergänzt Alternativen anderer Hersteller.

Welche Fragen bleiben vor der Bestellung?

Ist das ECHOMAP UHD2 92sv hier tatsächlich getestet worden?

Nein. Dieser Beitrag prüft Unterlagen und erklärt Einsatzmöglichkeiten. Ein eigener Test müsste unter anderem Ablesbarkeit, Bedienung, Stromaufnahme und Sonarbilder mit dokumentiertem Geber und vergleichbaren Bedingungen untersuchen.

Braucht man zum Angeln sofort LiveScope?

Nein. Karten und die Ansichten des GT56 können bereits helfen, Suchgebiete einzugrenzen. LiveScope ergänzt die Beobachtung im erfassten Sektor; es ersetzt nicht das Finden eines sinnvollen Bereichs.

Welche vier Angaben sollte ein vollständiges Angebot enthalten?

Die genaue Gerätebezeichnung, den konkreten Geber, die enthaltene Kartenregion und den Lieferumfang der Montage. Bei Live-Sonar kommen Modul, Kabel und Halterung hinzu. Erst danach ist ein Preisvergleich belastbar.
