Raymarine Element 9 HV: Wie hilfreich sind HyperVision und Karten?

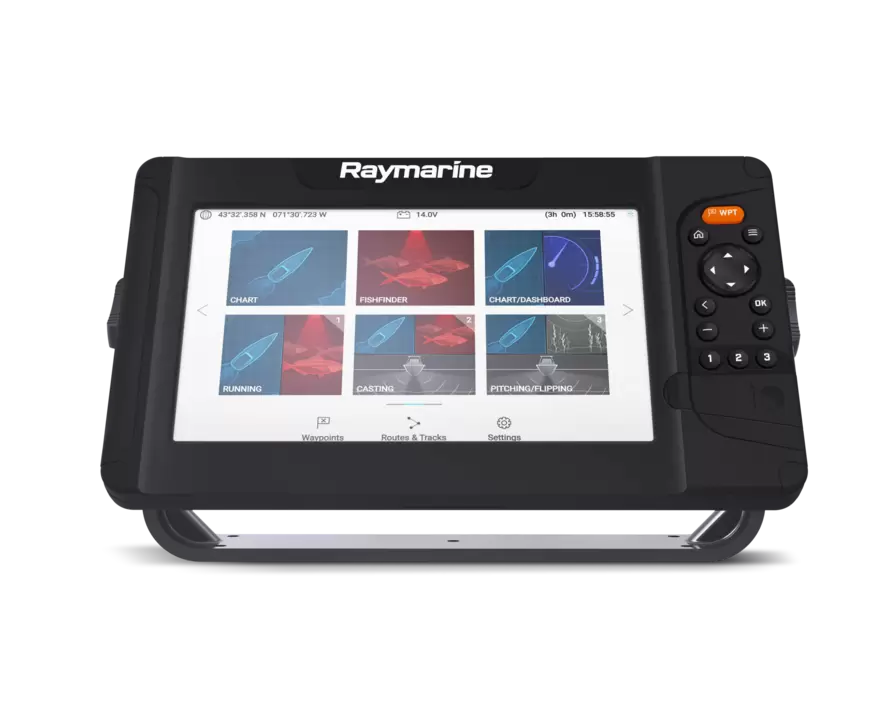

Welches Element 9 HV ist gemeint?

Diese Beratung bezieht sich auf das Element 9 HV mit HV-100-Geber. Ein Display ohne Geber ist kein vollständiges Echolotpaket. Auch Element S und Element HV dürfen nicht gleichgesetzt werden: Die HV-Ausführung ist für die hier erklärten HyperVision-Ansichten vorgesehen.

Daten und Pakete: Raymarine Element HV. Angaben des 12-Zoll-Modells, insbesondere IPS-Display und höhere Auflösung, werden nicht auf das 9-Zoll-Gerät übertragen.

Der Paketvergleich beginnt also nicht mit dem größten durchgestrichenen Preis. Man schreibt Display, Geber und Kartenregion nebeneinander auf. Erst dann lässt sich feststellen, ob zwei Angebote dieselbe Arbeit am Wasser ermöglichen. Eine Karte für Nordeuropa ist außerdem noch kein Nachweis, dass ein bestimmter kleiner See ausreichend detailliert enthalten ist.

Für ein einzelnes Angelboot-Display kann ein bewusst überschaubares System sinnvoll sein. Man muss nicht für jede Aufgabe eine vernetzte Multifunktionsplattform aufbauen. Wenn jedoch schon weitere Bildschirme oder ein anderes Raymarine-System vorhanden sind, gehört deren Zusammenarbeit vor dem Kauf geprüft. Der gemeinsame Markenname allein reicht nicht.

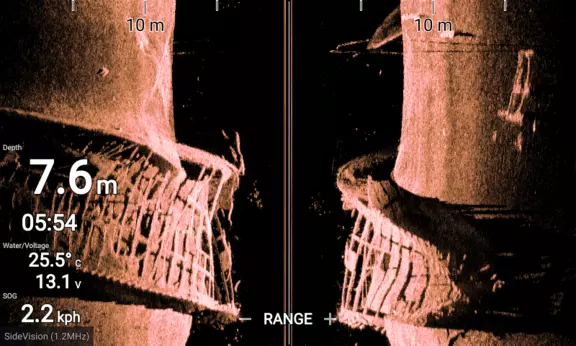

Was sieht man mit HyperVision, DownVision und SideVision?

HyperVision bezeichnet den hochfrequenten Sonarbetrieb, nicht ein Livebild. DownVision richtet den Blick unter das Boot, SideVision zu den Seiten. Die hohe Frequenz kann bei passender Entfernung feine Strukturen deutlicher darstellen; dafür ist Reichweite nicht unbegrenzt verfügbar.

Raymarine ordnet den 1,2-MHz-Betrieb besonders der Detaildarstellung bis ungefähr 30 Meter zu. Für größere Entfernungen gibt es den 350-kHz-Modus. Solche Herstellerbereiche sind keine Zusage, dass an jedem Gewässer jedes kleine Objekt gleich gut getrennt wird. Bodenform, Wasserbedingungen, Einstellung und Montage beeinflussen das Ergebnis.

Praktisch könnte man zunächst einen längeren Uferabschnitt nach auffälligen Unterbrechungen einer Krautkante absuchen. Wird eine interessante Stelle gefunden, begrenzt man den dargestellten Bereich und fährt sie gezielt noch einmal an. Erst dabei steht die Frage im Vordergrund, ob ein dunkler Streifen ein Schatten, eine Lücke im Bewuchs oder eine andere Bodenform sein könnte.

Man sollte zwischen mehr Bilddetails und sicherer Deutung unterscheiden. Ein besonders kontrastreiches Bild kann die Prüfung erleichtern. Es verrät aber weder die Fischart noch die Beißlaune. Auch die Bodenhärte ergibt sich nicht allein aus einer einzelnen Farbe. Vergleichsfahrten und der Zusammenhang mit bekannten Strukturen bleiben wichtig.

Das klassische CHIRP-Bild hat neben diesen Ansichten weiterhin eine Aufgabe. Es zeigt den zeitlichen Verlauf beim Überfahren eines Bereichs in vertrauter Form. Wer nur noch die optisch eindrucksvollste Ansicht öffnet, verzichtet möglicherweise auf hilfreiche Vergleichsinformationen. Der Beitrag Echolotbilder richtig lesen erläutert die unterschiedlichen Darstellungen.

Ist RealVision 3D dasselbe wie Live-Sonar?

Nein. RealVision 3D stellt erfasste Sonardaten räumlich dar; daraus wird kein Live-Sonar wie LiveScope. Man sollte deshalb nicht erwarten, einen seitlich geworfenen Köder durch Schwenken des HV-100 wie mit einem eigenen Live-Geber verfolgen zu können.

Die räumliche Ansicht kann helfen, den Verlauf einer Rinne, Erhebung oder Kante gedanklich zusammenzusetzen. Entscheidend bleibt, wie diese Daten zustande gekommen sind. Eine kontrollierte Fahrt durch den Bereich ist etwas anderes als eine aktuelle Rundumsicht um ein stehendes Boot.

Ein sinnvoller Ablauf wäre, zunächst den Verlauf einer Erhebung zu erfassen und interessante Übergänge zu markieren. Anschließend wählt man die Bootsposition so, dass der Köder die vermutete Standtiefe erreicht. Das Echolot zeigt dabei eine Grundlage für die Planung. Ob dort Fische stehen und auf den Köder reagieren, muss man am Wasser prüfen.

Gerade beim Barschangeln können kleine Vorsprünge entlang einer längeren Kante einen Versuch wert sein. Für Zander wäre etwa der Anschluss an einen flacheren Jagdbereich eine mögliche Suchidee. Keine dieser Vermutungen entsteht allein aus einer 3D-Ansicht; Jahreszeit, Beute und tatsächliche Kontakte ergänzen das Bild.

Was leisten RealBathy und gekaufte Gewässerkarten?

RealBathy dient der eigenen Tiefenkartierung; gekaufte Karten liefern vorhandene Kartendaten. Beides kann sich ergänzen. Eigene Aufzeichnungen sind besonders interessant, wenn ein befischter Bereich nur grob kartiert ist, müssen aber mit Wasserstand und Fahrspuren eingeordnet werden.

Man sollte nicht aus einer einzelnen überfahrenen Linie auf ein vollständig bekanntes Plateau schließen. Mehrere Bahnen und nachvollziehbare Messbedingungen helfen, den Verlauf besser zu erfassen. Eine enge Konturzeichnung wirkt genau, kann aber fehlende Daten zwischen den Fahrten nicht ersetzen.

Raymarine nennt LightHouse, Navionics und C-MAP als Kartenoptionen sowie SonarCharts Live. Daraus folgt nicht, dass jede beliebige Speicherkarte jeder Generation funktioniert. Vor dem Kauf prüft man unterstütztes Kartenprodukt, Region, Gerätesoftware und gegebenenfalls erforderliche Freischaltungen. Der Gewässerkarten-Ratgeber hilft bei der Unterscheidung von Kartenanzeige, eigenen Aufzeichnungen und App-Nutzung.

Eine praktische Vorführung sollte das eigene Gewässer zeigen. Sind Tiefenlinien vorhanden? Kann man den markierten Bereich sinnvoll vergrößern? Wie schnell gelingt der Wechsel zurück zum Sonar? Diese Fragen sagen über den späteren Nutzen mehr aus als ein schönes Beispiel aus einem ganz anderen Gewässer.

Lässt sich das Element mit Axiom vernetzen?

Das Element ist kein zweites Axiom-Display und besitzt keinen RayNet-Anschluss. Raymarine schließt die Vernetzung mit Multifunktionsdisplays wie Axiom ausdrücklich aus. Die Anleitung warnt außerdem davor, Element und solche MFDs am selben SeaTalkNG-Backbone zu verbinden.

Entscheidende Abgrenzung: Raymarine – Produktübersicht und Kompatibilität. Es gibt zudem Ausführungen mit und ohne WLAN; Funkfunktionen dürfen nicht pauschal jedem Angebot zugeschrieben werden.

NMEA 2000 beziehungsweise eine passende SeaTalkNG-Verbindung kann dennoch für unterstützte Bootsdaten nützlich sein. Das ist eine andere Aufgabe als das Teilen eines Sonarbilds zwischen zwei Displays. Man sollte deshalb konkret fragen: Welche Information soll von welchem Gerät auf welchem Bildschirm erscheinen?

Wer am Steuerstand und am Bug dieselben Sonarquellen nutzen möchte, sollte diese Anforderung vor der Bestellung schriftlich bestätigen lassen. Eine vorhandene Buchse ist kein Beleg, dass die gewünschte Datenfreigabe möglich ist. Auch optionale Funkfunktionen ändern die fehlende RayNet-Plattform nicht.

Für einen Angler mit einem einzigen, fest geplanten Display kann diese Grenze unproblematisch sein. Für ein wachsendes Bootssystem ist sie dagegen ein wesentlicher Auswahlgrund. Die Raymarine-Übersicht ordnet die vorhandenen Gerätefamilien getrennt ein; ältere Tests beschreiben weiterhin ihre damaligen Modelle.

Wie plant man Display, Geber und Strom am Angelboot?

Man plant vom Arbeitsablauf auf dem Boot aus: beobachten, markieren, positionieren, angeln. Das Display muss aus der üblichen Haltung lesbar sein. Der Geber braucht einen geeigneten Wasserstrom und freie Sicht für die Seitenansichten.

Beim HV-100 handelt es sich um einen Heckgeber mit sechs Meter Kabel. Ein vorhandener Kabelweg muss dazu passen, ohne Stecker durch zu enge Öffnungen zu zwingen oder Kabel an beweglichen Teilen zu scheuern. Der Hersteller beschreibt den HV-100 als passenden HyperVision-Geber; andere Steckertypen und ältere Geber sind nicht automatisch austauschbar.

Vor dem Bohren hilft eine Prüfung am beladenen Boot. Behindert der Außenborder eine Seite? Liegt die geplante Position hinter einer Stufe oder einem Anbauteil? Wie verändert sich die Wasserlage bei Fahrt? Die Geberanleitung gibt den Rahmen vor; die tatsächliche Einbausituation entscheidet, ob die gewählte Stelle brauchbar ist.

Aus rund 20 W bei 12 V ergeben sich rechnerisch etwa 1,67 A. Für acht Stunden sind das rund 160 Wh beziehungsweise 13,3 Ah bei 12 V, noch ohne Reserve und weitere Verbraucher. Eine nominell gleich große Batterie ist deshalb keine zugesicherte Tagesversorgung. Die Rechnung dient der Planung, nicht als behauptete Laufzeitmessung.

Zur Prüfung gehört auch der Spannungsabfall bis zum Gerät. Ein voller Akku nützt wenig, wenn eine schlechte Verbindung unter Last Probleme verursacht. Leitungen und Absicherung werden nach Herstelleranleitung ausgelegt. Der Akku-Ratgeber erklärt die Grundlagen; bei Störungen führt die Fehlerhilfe durch die Ursachenprüfung.

Wie prüft man, ob die Bedienung zum eigenen Angeln passt?

Man sollte wichtige Handgriffe selbst ausprobieren, statt nur einer Vorführung zuzusehen. Auf einem schaukelnden Boot sind Wegpunkt, Zoom und Ansichtswechsel wichtiger als eine lange Liste selten genutzter Funktionen. Drei frei belegbare Tasten können wiederkehrende Abläufe vereinfachen.

Ein geeigneter Probelauf beginnt mit einer geteilten Karten- und Sonaransicht. Man markiert eine Auffälligkeit, öffnet die Kartenansicht und findet anschließend die vorherige Darstellung wieder. Gelingt das ohne längeres Suchen, passt der Ablauf eher zur Praxis. Zusätzlich prüft man Schriftgröße und Kontrast aus dem vorgesehenen Betrachtungsabstand.

Beim 9-Zoll-Modell sollte man nicht mit der Displaybeschreibung des 12-Zoll-Geräts rechnen. Die Unterschiede gehören in eine echte Gegenüberstellung am Gerät. Ohne eigene Vergleichsmessungen lässt sich hier weder eine überlegene Ablesbarkeit bei jeder Sonnenstellung noch ein bestimmter Reichweitenvorsprung behaupten.

Für wen passt das Element 9 HV – und für wen nicht?

Es passt zu einem überschaubaren Aufbau mit Kartenarbeit und mehreren Strukturansichten. Wer gezielt Live-Sonar oder eine MFD-Vernetzung plant, sollte die Plattform anders auswählen. Der vorhandene Funktionsumfang ist nur dann ein Vorteil, wenn er zu den Fragen am Gewässer passt.

Als Gegenüberstellung bietet sich das Eagle 7/9 TripleShot HD für klassische Struktur- und Kartensuche an. Das ECHOMAP UHD2 92sv gehört in den Vergleich, wenn ein späterer LiveScope-Ausbau konkret geplant ist. Der Echolot-Vergleich verbindet diese Entscheidungen mit weiteren Geräteklassen.

Ersetzt das neue Gerät das Wissen über Sonarbilder?

Nein. Auch eine hochauflösende Ansicht muss mit Fahrtrichtung, erfasstem Bereich und Struktur zusammen gelesen werden. Man gewinnt dadurch bessere Fragen an einen Angelplatz, aber keine automatische Fangentscheidung.

Ist dieser Artikel ein Element-9-HV-Praxistest?

Nein. Er basiert auf Herstellerunterlagen und redaktioneller Einordnung. Eigene Messfahrten und vergleichbare Aufnahmen liegen für diesen Aufbau nicht vor. Entsprechend gibt es keine erfundenen Testnoten oder Erfahrungsberichte.
