Garmin ECHOMAP Ultra 2 102sv: Wann lohnt es gegenüber dem UHD2?

Welche Ausstattung gehört zum ECHOMAP Ultra 2 102sv?

Hier geht es um das 102sv mit GT56UHD-TM, Garmin-Artikelnummer 010-02879-01. Das ältere ECHOMAP Ultra und die regional anders ausgestatteten 106sv-Pakete sind keine identischen Angebote. Gerade bei Kartenbeigaben lohnt die genaue Nummer auf dem Angebot.

Geprüft anhand des genauen Garmin-Pakets und der modellspezifischen Handbuchdaten. Die Speicherkartenangabe setzt den genannten Softwarestand voraus.

Das Basiskartenpaket sollte man nicht mit einer vollständigen Detailkarte für deutsche Gewässer gleichsetzen. Auf einer internationalen Produktseite dargestellte Seen und Karten sind zunächst Beispiele. Entscheidend ist, welche Region im konkreten Angebot enthalten oder zusätzlich freizuschalten ist.

Sind 10 Zoll beim Angeln wirklich besser als 9 Zoll?

Der Unterschied wird vor allem bei geteilten Ansichten und größerem Betrachtungsabstand interessant. Ein größeres Display findet nicht selbst bessere Angelplätze. Es kann aber helfen, Karte und Sonar nebeneinander lesbar zu halten, ohne ständig umzuschalten.

Das ECHOMAP UHD2 92sv arbeitet mit 1.024 × 600 Pixeln. Beim Ultra 2 102sv sind es 1.280 × 800. Das schafft Platz für die Darstellung, ist jedoch kein unabhängiger Nachweis besserer Fischerkennung. Verwendet man denselben Geber und dieselbe Sonaransicht, muss man Anzeigegröße und akustische Erfassung getrennt betrachten.

Auf der Suchfahrt könnte die Karte einen kleineren Teil des Bildschirms einnehmen, während SideVü groß dargestellt wird. Nach dem Markieren einer Struktur kann die Karte wieder mehr Raum erhalten, um Drift und Anfahrt zu planen. Beim gezielten Beobachten eines Live-Sektors wäre dagegen eine große Live-Ansicht oft sinnvoller als vier dauerhaft geöffnete Fenster.

Die entscheidende Probe findet aus der Angelposition statt: Kann man beim Stehen am Bug die Distanzskala noch lesen? Ist das Display auch vom Sitzplatz erreichbar? Gibt es einen ungünstigen Blickwinkel durch Reling oder Gerätehalter? Ein Foto am Schreibtisch beantwortet diese Fragen nicht. Auch Handschuhe, nasse Finger und die eigene Brille gehören zur Bedienprobe.

Wer bisher überwiegend eine einzige Sonaransicht nutzt und dicht vor dem Gerät sitzt, kann mit dem UHD2 bereits gut zurechtkommen. Wer ständig zwischen Karte und kleinem Sonarfenster wechselt, hat dagegen einen konkreten Grund, die größere Anzeige auszuprobieren.

Liefert der GT56 am Ultra 2 ein anderes Bild als am UHD2?

Der gleiche GT56 bleibt der gleiche Geber; ein neues Display verwandelt ihn nicht in einen Live-Geber. Er liefert traditionelles CHIRP sowie ClearVü nach unten und SideVü zur Seite. Garmin nennt für die bildgebenden Ansichten nominal 455, 800 und 1.000 kHz.

Frequenzen und Geberaufgaben: Garmin GT56UHD-TM. Die folgenden Suchbeispiele sind redaktionelle Anwendungen, keine vergleichenden Sonarmessungen.

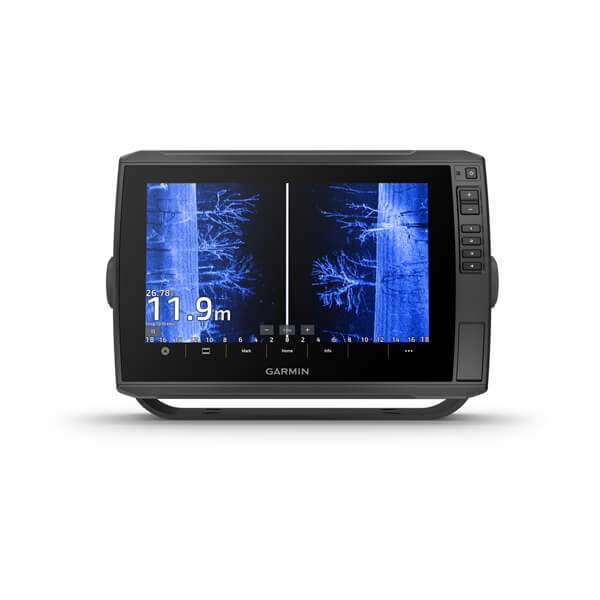

Bei einer Krautkante hilft die Seitenansicht zunächst dabei, den Verlauf zu verfolgen. Lücken und kleine Vorsprünge können auffallen, die man mit einer reinen Tiefenanzeige unter dem Boot kaum räumlich einordnen würde. ClearVü kann bei einer anschließenden Überfahrt die Struktur unter dem Boot ergänzen. CHIRP zeigt Echos wiederum in einer anderen Darstellung.

Die Ansichten sollten nicht wie drei Kameraperspektiven behandelt werden. Jede Abbildung entsteht aus Schallmessungen mit eigener Geometrie. Ein Fisch seitlich neben dem Boot kann deshalb in einer Ansicht auffallen und in einer anderen fehlen. Auch ein leerer Bildschirm beweist nicht, dass im gesamten Bereich keine Fische stehen.

Für vergleichbare Beobachtungen sollte man zunächst Fahrtrichtung, Geschwindigkeit und Einstellungen möglichst konstant halten. Wer zugleich Reichweite, Frequenz, Kontrast und Fahrtrichtung verändert, weiß hinterher kaum, was die Darstellung verbessert hat. Zum Einlesen eignet sich der Beitrag Echolotbilder verstehen.

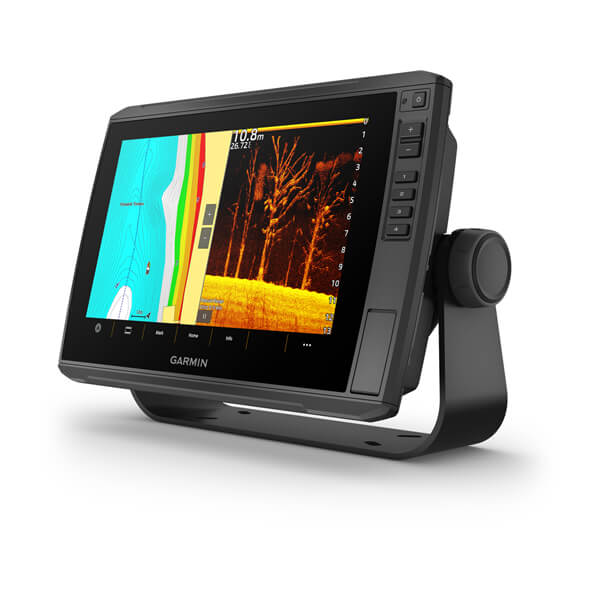

Wie verbindet man Karte und Sonar zu einer sinnvollen Suchfahrt?

Man nutzt die Karte zur Vorauswahl und das Sonar zur Kontrolle des tatsächlich befahrenen Bereichs. Ein sauber gezeichneter Kartenberg ist noch kein bestätigter Angelplatz. Die Messung am Gewässer kann zeigen, dass eine Kante anders verläuft oder Bewuchs den Bereich verändert.

Ein Beispiel: Auf einem großen See grenzt ein flaches Plateau an tiefes Wasser. Statt sofort entlang der gesamten Kante zu angeln, kann man zunächst deren Verlauf suchen. Wo läuft sie flach aus, wo fällt sie steiler ab, wo liegen einzelne Erhebungen? Die Karte hält die Übersicht, während die Seitenansicht nach Besonderheiten sucht.

Wiederholt sichtbare Echos in der Nähe einer Struktur können einen Versuch rechtfertigen. Ob es sich um den gesuchten Zielfisch handelt, bleibt offen. Gerade bei Barschen sollte man Beutehinweise und Struktur zusammen betrachten, statt jede auffällige Erhebung automatisch als Schwarmstandort zu behandeln.

Danach wird die Bootsposition geplant. Der gespeicherte Punkt und die Position zum Angeln müssen nicht identisch sein. Bei Wind könnte man so anfahren, dass der Köder den interessanten Tiefenbereich kontrolliert erreicht. Ein Wiederholungswurf aus anderer Richtung kann mehr klären als ein sofortiger Wechsel des Köders.

Hilfreich sind kurze Wegpunktnotizen mit Tiefe, beobachteter Struktur und Datum. „Krautkante, außen 6 m, keine Kontakte“ ist für einen späteren Besuch aussagekräftiger als ein unkommentiertes Fischsymbol. Die Information bleibt auch dann nützlich, wenn die erste Vermutung nicht bestätigt wurde.

Was leisten Quickdraw Contours und gekaufte Karten jeweils?

Quickdraw erzeugt Tiefenlinien aus eigenen Messungen; eine gekaufte Karte liefert bereits vorhandene geografische Informationen. Beides kann sich ergänzen. Eigene Aufzeichnungen sind aber nur dort belastbar, wo tatsächlich sinnvoll gemessen wurde.

Eine einzige lange Fahrt durch eine Bucht erklärt deren seitliche Form nicht. Zwischen den Fahrspuren entstehen Lücken, die in einer fertigen Darstellung leicht weniger auffallen als während der Aufnahme. Bei interessanten Übergängen lohnt es deshalb, quer zur ersten Spur nachzumessen. Eine gleichmäßige Fahrweise erleichtert zudem den Vergleich.

Bei Garmin Navionics sollte man die genaue Kartenregion, die Gerätekompatibilität und die Bedingungen weiterer Updates prüfen. Eine Smartphone-App und eine Karte für den Plotter sind nicht automatisch dieselbe Lizenz. Der Navionics-Ratgeber ordnet diese Unterschiede ein.

ActiveCaptain kann den Austausch mit dem Smartphone unterstützen. Diese Verbindung ersetzt keine verlässliche Navigation am Boot und macht das Telefon nicht automatisch zu einem zweiten vollwertigen Sonararbeitsplatz. Vor allem sollte man wichtige Wegpunkte sichern, bevor Karten oder Gerätesoftware geändert werden.

Was benötigt man für LiveScope und die Vernetzung mehrerer Geräte?

LiveScope braucht ein eigenes kompatibles System; für LiveScope Plus sind GLS 10 und LVS34 ein typisches Beispiel. Dessen Anschaffung, Montage und Stromversorgung kommen zum GT56-Aufbau hinzu.

Garmin beschreibt drahtlosen Sonardatenaustausch zwischen kompatiblen Ultra-2- und UHD2-Geräten, schließt LiveScope über diese WLAN-Freigabe aber aus. Für einen zweiten LiveScope-Bildschirm muss die passende verkabelte Vernetzung geplant werden. Die Ultra-2-Funktionsübersicht ist hierfür eine Herstellergrundlage; konkrete Kombinationen sind mit ihren Softwareständen abzugleichen.

Zwei Netzwerkanschlüsse sind praktisch, wenn der vorgesehene Aufbau sie nutzt. Man sollte trotzdem eine Verbindungsskizze anfertigen: Welcher Bildschirm bekommt welche Sonardaten, welches Modul liefert sie und wo verlaufen die Kabel? Die Aussage „hat Netzwerk“ beantwortet diese Fragen nicht.

Bei Live-Sonar bestimmt die Geberausrichtung den beobachteten Sektor. Eine drehbare Geberstange an der Bootsseite kann ermöglichen, diesen unabhängig von der Bootsrichtung abzuschwenken. Ein fest nach vorn gerichteter Geber zeigt nicht automatisch den Bereich eines seitlichen Wurfs. Die LiveScope-Beratung erläutert diesen Aufbau ausführlicher.

Wie viel Platz und Strom sollte man einplanen?

Das Display braucht eine tragfähige Halterung und Raum für Kabel hinter dem Gehäuse. Die reine Bildschirmdiagonale ist kein Einbaumaß. Vor dem Bohren sollte man den vorgesehenen Standort mit Gerätemaßen und Montageschablone prüfen.

Auf kleinen Booten kann die Halterung im Weg sein, obwohl die Anzeige an sich gut lesbar wäre. Rutenführung, Kescher, Einstieg und das sichere Bedienen des Motors gehören zur Prüfung. Der GT56 muss außerdem so montiert werden, dass die seitlichen Schallbereiche nicht durch Rumpf oder Motor verdeckt werden.

Für eine grobe Energiebilanz ergeben 2,3 A × 8 Stunden rund 18,4 Ah unter der typischen 12-V-Herstellerannahme allein für das Gerät. LiveScope-Modul, weitere Anzeigen und Reserve kommen hinzu. Das ist keine zugesicherte Laufzeit eines bestimmten Akkus. Bei einem vorhandenen Bootssystem sollte man die tatsächliche Aufnahme messen lassen, statt nur einzelne Prospektwerte zu addieren.

Die Installation richtet sich nach dem Handbuch, insbesondere bei Absicherung und Kabeldimensionierung. Der Akku-Ratgeber hilft bei der Auswahl. Unsaubere Verbindungen werden nicht dadurch zuverlässig, dass ein größerer Akku angeschlossen wird.

Für wen lohnt das Ultra 2 102sv – und für wen eher nicht?

Es lohnt sich als Kandidat, wenn die bisherige Anzeige oder der geplante Netzwerkaufbau eine echte Grenze erreicht. Wer lediglich dieselbe Einzelansicht etwas neuer haben möchte, sollte den Mehrwert dagegen nüchtern prüfen.

Wäre ein UHD2 mit GT56 ausreichend?

Für viele überschaubare Aufbauten ja. Entscheidend sind Lesbarkeit, gewünschte Verbindungen und Kartenarbeit. Der UHD2-Artikel erklärt diese Alternative, ohne einen pauschalen Sieger zu behaupten.

Ist ein altes Ultra-Testbild ein Beleg für Ultra 2?

Nein. Historische Erfahrungen bleiben wertvoll, müssen aber ihrer Generation zugeordnet bleiben. Diese Beratung enthält keine übernommenen Testurteile über ein anderes Gerät und keine erfundene eigene Testnote.

Was sollte vor der Bestellung schriftlich feststehen?

Gerätenummer, Geber, Kartenregion, Montagezubehör sowie alle für Live-Sonar und Datenfreigabe benötigten Komponenten. Danach hilft die Garmin-Übersicht beim Vergleich innerhalb der Marke und der Echolot-Vergleich bei der Einordnung anderer Systeme.
